Fester Zusammenhalt auf engem Raum

19. Dezember 2017 · Lieferanten, Unternehmen, Zuliefermarkt ·


Für Anwendungen mit begrenztem Bauraum sind Miniaturkupplungen die beste Wahl. KBK Antriebstechnik aus Klingenberg bietet ein breites Programm dieser Kupplungen für verschiedenste Einsatzbereiche. Sie zeichnen sich allesamt durch eine hohe Torsionssteife aus und weisen nur minimale Rückstellkräfte auf.

Servomotoren in Prüf- oder Verpackungsmaschinen sind der ideale Anwendungsbereich für die Metallbalgkupplung KB2H in Halbschalen-Ausführung. Sie ist mit einem Balg aus Edelstahl und einer Nabe aus Aluminium ausgestattet und eignet sich für die Montage auf Wellen mit einem Durchmesser von 3 bis 22 mm. Die KB2H kann in Anwendungen mit Drehmomenten zwischen 0,5 und 10 Nm eingesetzt werden, wo sie nicht nur eine spielfreie Verbindung garantiert, sondern auch Wellenversatz ausgleicht. Dank eines abnehmbaren Klemmbügels ist die Kupplung auch radial montierbar.

Die KB1 ist eine preisgünstige Variante für die Anbindung von Drehgebern und Tachos.
KBK hat sie für Drehmomentbereiche von 0,05 bis 10 Nm und Wellendurchmesser von 1 bis 24 mm konzipiert. Seitliche Madenschrauben dienen bei ihr wie auch bei der KB1P der Befestigung der Kupplung, die auch Versatz ausgleichen kann. Die KB1P hat dieselben Eigenschaften, wie die KB1, ist aber zusätzlich axial-steckbar und kann auf Wellen mit Durchmessern von 3 bis 25 mm verbaut werden.

Bei der KB2 und der KB2P stellen kraftschlüssige Klemmnaben die Verbindung mit der Welle her. Beide Kupplungen eignen sich für die Anbindung verschiedenster Komponenten wie Drehgeber, Tachos, Servoantriebe, Schrittmotoren oder NC-Achsen. Während die KB2 Drehmomente zwischen 0,1 und 10 Nm überträgt, ist die KB2P für den Bereich zwischen 0,5 und 10 Nm ausgelegt und lässt sich zusätzlich axial stecken. Die Kupplungen werden für Wellendurchmesser von 1 bis 25 mm (KB2) bzw. 3 bis 25 mm (KB2P) gefertigt. Wie die übrigen Modelle eliminieren auch sie betriebs- oder montagebedingte Ungenauigkeiten in der Ausrichtung der Welle.

Für die Anbindung von Hohlwellen hat KBK die Miniaturkupplungen KB3 und KB3P entwickelt. Beide Kupplungen sind kompakt und platzsparend konstruiert und können Drehmomente von 0,5 bis 10 Nm übertragen. Sowohl die KB3 als auch die KB3P verfügen über eine Spreiznabe und lassen sich auf Wellen mit Durchmessern von 3 bis 25 mm Durchmesser montieren. Die KB3P ist auch axial steckbar.

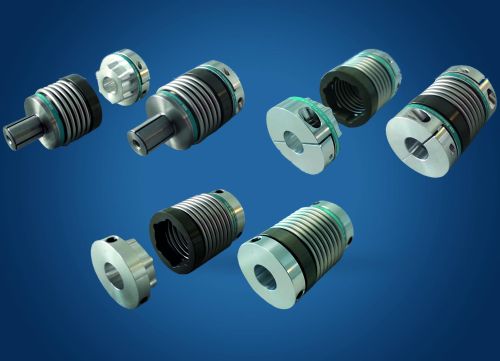

Bild: Die Miniaturkupplungen KB1P, KB2P und KB3P von KBK sind auch steckbar; Foto: KBK Antriebstechnik GmbH
