Moderne Werkzeugmaschinen erreichen immer höhere Arbeitsgeschwindigkeiten und produzieren sehr anspruchsvolle, maßhaltige Bauteile. Häufig stellen die Anwender auch hohe Anforderungen an die Oberflächenqualität der Dreh- und Frästeile. Dies setzt voraus, dass der Spindelantrieb vibrationsfrei arbeitet, und daran wiederum hat die Lagerung der Spindel maßgeblichen Anteil. Für diese Anwendung hat NSK nun eine neue Baureihe von Zylinderrollenlagern entwickelt. Im Vergleich zu konventionellen Lager dieser Bauart zeichnet sich die APTSURF-Serie durch einen um 55% verbesserten geometrischen Mittenrauwert (root mean square; RMS) aus. Das führt zu einer entsprechenden Verringerung von Umlaufvibrationen. Die Lager laufen also ruhiger und bringen weniger Vibration in den Bearbeitungsprozess ein – mit dem Ergebnis, dass die Oberflächenqualität der bearbeiteten Teile besser ist.
Darüber hinaus profitieren Hersteller und Anwender der Werkzeugmaschinen von einer um 15% erhöhten dynamischen Tragzahl, was zu einer um 60% verlängerten Lebensdauer der Zylinderrollenlager führt (im Vergleich zu konventionellen Zylinderrollenlagern).
Erreicht werden diese Verbesserungen durch eine optimierte Lagergeometrie und durch innovative Produktionsverfahren, die zu einer höheren Fertigungsgenauigkeit der Lagerkomponenten führen. Die APTSURF™-Serie ist mit Außendurchmessern bis 360 mm verfügbar sowie in der Genauigkeitsklasse P4 und besser.

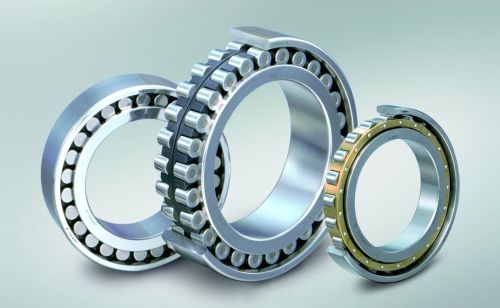

Bild: Hochgenauigkeits-Zylinderrollenlager der APTSURF-Serie von NSK für den Einsatz in den Hauptspindeln von Werkzeugmaschinen, Foto: NSK
