Immer wieder können in der Zerspanung unerwünschte Schwingungen auftreten. Diese führen zu einer starken Abnutzung der Werkzeuge und beeinträchtigen den Bearbeitungs-prozess. ISCAR hat neben Standard- auch Spezialwerkzeuge in vielen Varianten entwickelt, die einen wirksamen schwingungsdämpfenden Schutz für Einstechanwendungen bieten.
Schwingungen können durch das Werkzeug selbst, seine Einspannung oder durch die fehlerhafte Programmierung der Maschine entstehen. Die permanente Entwicklung leistungsstarker Werkzeuge und die Einführung innovativer Techniken zur Vermeidung von Schwingungen beim Zerspanen sind für ISCAR wichtige Unternehmensziele. Die Konstruktions-Abteilung hat in den vergangenen Jahren eine Vielzahl effizienter schwingungsdämpfender Werkzeuge konstruiert, mit denen Anwender wirtschaftlich hohe Zerspanungsvolumen umsetzen können.
Whisper Line sorgt für mehr Produktivität
Die für Einstechanwendungen entwickelten Whisper Line-Werkzeuge von ISCAR werden auch als schwingungsgedämpfte Werkzeuge bezeichnet und vermeiden Vibrationen wirkungsvoll. Das System steigert die Produktivität und erzielt beträchtliche Einsparungen bei Einstechanwendungen. Durch die Whisper Line-Werkzeuge profitieren Nutzer von verbesserten Oberflächengüten und deutlich längeren Standzeiten.
Aufgrund der immer komplexeren Bearbeitungen hat ISCAR bis heute viele Ein- und Abstechlösungen vorgestellt, die insbesondere für die Schwerindustrie und die Luft- und Raumfahrt entwickelt wurden. Einige Anwendungen dieser Industriezweige erfordern Werkzeuge, die im Vergleich zu Breite und Höhe der Schneidenträger sehr lange Überstände aufweisen müssen. Bei diesen Werkzeugen kommt es in herkömmlichen Ausführungen zu Schwingungen, die zu einem hohen Lärmpegel, einer schlechten Oberflächenqualität und einer kurzen Lebensdauer der Schneidplatten führen.
CUT GRIP: Einzigartige Lösung für Außenanwendungen
Für die Innenbearbeitung ist eine Vielzahl an schwingungsdämpfenden Werkzeugen am Markt erhältlich. ISCAR hingegen ist das einzige Unternehmen, das auch schwingungs-dämpfende Schneidenträger der Reihe CUT GRIP für Außenanwendungen anbietet. Dank umfangreicher Erfahrung und seiner konstruktiven Kompetenz hat ISCAR einen ausgefeilten Dämpfungsmechanismus entwickelt. Der Mechanismus besteht aus zwei Schwingungskörpern, die mit einer Schraube verbunden sind und über einen O-Ring in dem Schneidenträger befestigt werden. Jedes Werkzeug wird von ISCAR für optimale Leistung bei einem Überhang von 100 Millimeter vorkalibriert. Die Vorkalibrierung kann jederzeit vom Kunden selbständig am Schwingelement angepasst werden, je nach Überhang und Schnittparameter. Zusätzlich zur Standardlinie kann ISCAR diesen neu entwickelten Schwingmechanismus auch in Sonderwerkzeugen zum Einstechen integrieren.
Oftmals müssen bei Anwendungen mit starkem Werkzeugüberstand und Bauteilauskragung die Schnittwerte bis auf ein für Werkzeug und Schneidplatte ungünstiges Niveau angepasst werden, um die Bearbeitung überhaupt zu ermöglichen. Durch den Einsatz von schwingungsdämpfenden Klingen können in solchen Anwendungen Produktivität und Lebensdauer der Werkzeuge um ein Vielfaches gesteigert werden.
Ein Beispiel verdeutlicht die Vorteile der neuen Klingen mit Dämpfungsmechanismus: eine tiefe Einstechanwendung mit langem Werkzeugüberstand von 70 Millimetern, durchgeführt an einem 200 Millimeter langen Werkstück. ISCAR hat dabei sehr gute Ergebnisse erzielt. Die Lebensdauer des schwingungsdämpfenden Werkzeugs war beim Einstechen mit 20 Millimetern viermal so lang wie die einer herkömmlichen Klinge. Die Oberflächenqualität war sehr gut, und die Produktivität konnte gesteigert werden.

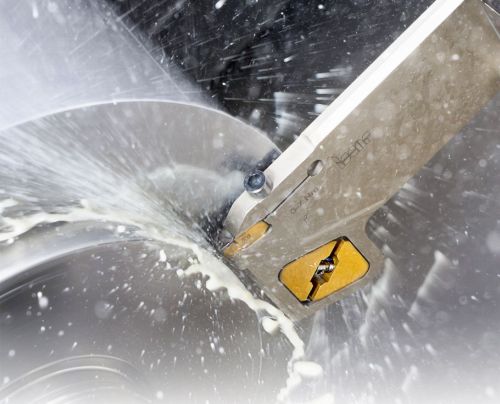

Bild: Schwingungsdämpfende Klingen der Reihe CUT GRIP für Außenanwendungen an; Foto: ISCAR
