Innovativer Leichtbau in der Automobilindustrie verlangt nach innovativen Verbindungs-technologien. Mit der Stanzniettechnologie können unterschiedliche Materialien in einem einzigen Arbeitsgang ohne Vorlochoperation hochfest sowie matrizenseitig gas- und flüssigkeitsdicht miteinander verbunden werden. Aber auch hier gilt es, die Zukunft zu gestalten. Im aktuellen Leichtbaukontext und des damit verbundenen Materialeinsatzes, von Aluminium bis hin zu ultrahochfesten Stählen, ist es erforderlich, die etablierte Stanzniet-technik über ihre bewährten Verfahrensgrenzen hinaus weiterzuentwickeln. Die Böllhoff Gruppe ist in der zukunfts-orientierten Stanzniettechnik ein gefragter und kompetenter Partner der Branche. Das Unternehmen verfügt über ein umfassendes Portfolio an Verbindungsele-menten, Zuführtechnik, Systemintegration und Prozessüberwachung.
Hochfeste Ergebnisse
Der neue RIVSET HDX erfüllt die Anforderung mit den bekannten Setzkraftgrenzen des Setzgerätes, Mischverbindungen von ultrahochfesten Stählen mit duktileren Werkstoffen zu fügen. Erreicht wird dies durch eine optimierte Geometrie des Verbindungselementes in Kombination mit einer adaptierten Niethärte. So realisiert Böllhoff erfolgreiche Verbindungen mit Werkstoffen, die eine Zugfestigkeit von bis zu 1.600 MPa und eine Blechstärke von 1,8 mm in der Decklage aufweisen.
Modular und vollautomatisierbar
Die zum Prozess gehörenden RIVSET Gen2 Setzwerkzeuge und Maschinenkomponenten sind modular für den HDX Einsatz konfigurierbar. Bestehend aus dem Standard Böllhoff Control System (BCS) und der Standard Böllhoff Antriebstechnik lässt sich die entsprechende Nietzuführung hinzuwählen, so dass großserienrelevante Maschineneigenschaften, z.B. Prozesszeiten < 1,5 s oder Verfügbarkeiten > 99,5%, unverändert bestehen bleiben.
Anders als beim Einsatz von SKR/SK Niete wird der RIVSET HDX Niet nicht in einem profilierten Zuführschlauch in Querrichtung, sondern in einem Rundschlauch entsprechend des jeweiligen Nietkopfdurchmessers in Längsrichtung geführt. Die geänderte Führung des Nietes betrifft alle Maschinenkomponenten der Nietzuführung einer RIVSET Gen2 Maschine.
Serienkonzepte können demnach einheitlich und unabhängig von der Nietauswahl mit Böllhoff Maschinentechnologie geplant und umgesetzt werden.
Fügen für alle Fälle
Die konsequente Orientierung an der Wertschöpfungskette des Kunden ist der Eckpfeiler einer partnerschaftlichen Zusammenarbeit mit der Automotive-Branche. Sie ist gleichzeitig Dreh- und Angelpunkt bei der Erarbeitung optimaler Lösungen.

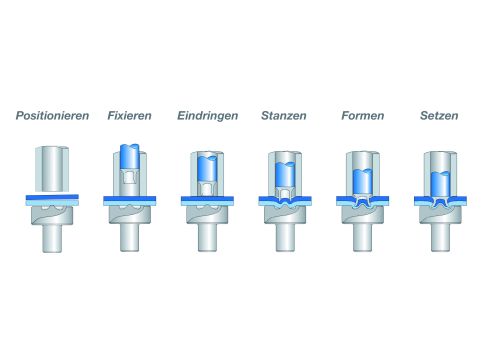

Bild: Setzfolge von RIVSET Stanzniete in der mechanischen Fügetechnik, Foto: Böllhoff Gruppe
