Unternehmen im Werkzeug- und Formenbau müssen immer zeit- und kostensparender fertigen, egal wie komplex die Werkstücke sind. Die Open Mind Technologies AG berücksichtigt die besonderen Anforderungen der Branche bei der Entwicklung innovativer CAM-Lösungen und präsentiert ihre durchgängigen CAD-/CAM-Lösungen vom 16. bis 20. Oktober 2012 auf der Fakuma in Friedrichshafen. Das Unternehmen zeigt, wie hyperMILL die NC-Programmierung im Formenbau beschleunigt und automatisiert. Herausragende Neuerungen in der aktuellen Version 2012 der Software sind automatisierte Programmier-möglichkeiten für Rechtecktaschen, Optimierungen für das 3D-Schruppen sowie Erweiterungen bei den 5Achs-Bearbeitungsstrategien und dem Job-Linking. hyperMILL kommt im Werkzeug- und Formenbau bei vielen Unternehmen zum Einsatz.
Schneller zum optimalen Werkzeugweg
Viele Verbesserungen der Version 2012 von hyperMILL beziehen sich auf die Verkürzung von Programmier- und Bearbeitungszeiten. So ermöglicht der neue Bearbeitungsmodus „Normtasche“ eine automatisierte Programmierung von Rechtecktaschen. Je nach Zugänglichkeitsbedingungen für das Werkzeug sowie dessen Größenverhältnis zur Taschenkontur wählt hyperMILL automatisch die geeignete Bearbeitungsmethode: spiralförmig, konturparallel oder schälend.
Im Bereich des 3D-Schruppens wurde das Taschenfräsen verbessert. So kann für die Bearbeitung von Taschen die Rampe kontinuierlich in eine Richtung gefahren werden. Die Tasche wird dann von außen nach innen ausgeräumt. Der Vorteil: Durch die kontinuierliche Einwärtsrampe werden die Werkzeugwege optimiert und „Zickzackbewegungen“ vermieden. Die Funktion Job-Linking ist mit hyperMILL 2012 auch für die 2D-Bearbeitung einsetzbar. Mehrere Bearbeitungsschritte, bei denen das gleiche Werkzeug verwendet werden kann, werden zu einem Arbeitsschritt zusammengefasst. Mit dem Job-Linking werden so Eilgang- und Leerwege reduziert. Die Möglichkeit der axialen Sortierung von Bearbeitungsbereichen spart zusätzlich Leerwege.
Werkzeuge optimal nutzen
Auch beim Einsatz moderner Werkzeuge unterstreicht Open Mind seine Position: So unterstützt hyperMILL konische Werkzeuge für die 3D-ISO-Bearbeitung – mit automatischer Kollisionsvermeidung. Beim Drehen wurde hyperMILL um die Funktion schräges Einstechen erweitert. Damit sind jetzt gekröpfte Werkzeuge einsetzbar. Die Werkzeug-datenbank wurde um diese Einstechwerkzeuge erweitert.
Durchgängiger Prozess
Durchgängig von der Konstruktion bis zum Formenbau – durch die nahtlos in die CAD-Software integrierte CAM-Lösung hyperMILL lässt sich die flexible und kosteneffiziente Komplettbearbeitung hochkomplexer Formen schnell und prozesssicher realisieren.

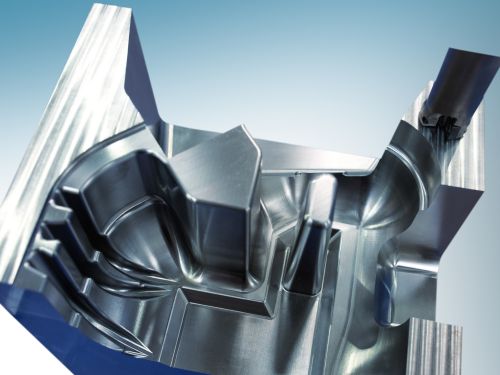

Bild: Mit hyperMILL sind beste Oberflächenqualitäten zu erreichen Foto: Open Mind Technologies AG
