Mit dem neuen Wechselkopfbohr-system CHAM IQ DRILL setzen die ISCAR-Entwickler erneut Maßstäbe und liefern dem Endanwender ab sofort umfangreiche Handlings-, Produktivitäts- und Qualitätsvorteile für den Bohrungsbereich 33 – 40 mm. Das revolutionäre Bohrkopf-Klemmsystem ist das weltweit erste seiner Art und garantiert eine einfache und sichere Handhabung ohne jegliche Ersatzteile. Die Klemmkraft wird ausschließlich im V-förmigen Hartmetallstift aufge-baut und garantiert im Zusammen-spiel mit den großen Anschlag-flächen eine bisher unerreichte Prozesssicherheit bei unregel-mäßigen Schnittkräften, welche z.B. bei Anbohrprozessen auf schrägen Flächen entstehen.
Die ebenfalls neu entwickelte konkave HFP-IQ-Schneiden-geometrie beinhaltet eine revolutionäre Querschneidenausführung und reduziert sowohl Axialkräfte als auch Drehmomentwerte während des Anbohrvorgangs. Resultat aller Geometrieoptimierungen ist eine signifikant verbesserte Eigenzentrierfähigkeit, wodurch Bohrtiefen bis 400 mm ohne jegliche Pilotbohrungen realisiert werden können. Dank der multifunktionellen Bohrkopfkonstruktion können sowohl ISO-P (Stahl) als auch ISO-K (Guss) Werkstückstoffe bearbeitet werden. Der PVD-TiAlN-beschichtete Schneidstoff IC908 bietet zudem eine optimale Verschleißfestigkeit bei gleichzeitig hoher Zähigkeit und gewährleistet maximale Standzeiten in beiden Werkstoffgruppen.
Sämtliche Bohrkörpervarianten besitzen innere Kühlmittelzufuhr sowie große polierte Spankammern und erzielen einen exzellenten Spanfluss. Die Monoblockbohrkörper in 3xD und 5xD Ausführung weisen einen modifizierten Anschlagflansch auf, welcher es erlaubt, die Auskraglänge bei gleicher Bohrtiefe um bis zu 10% zu reduzieren.
Highlight der CHAM IQ DRILL-Linie sind die „doppelt“ modularen 10xD Bohrkörper. Mit nur zwei Grundkörpervarianten wird durch einfachen Wechsel der Werkzeug-Krone (ebenfalls ohne jegliche Schrauben) der komplette Durchmesserbereich 33 – 40 mm abgedeckt. Auf jeder Werkzeug-Krone und jedem Monoblockbohrkörper lassen sich zusätzlich bis zu zehn verschiedene Bohrkopfdurchmesser montieren (z.B. Ø 36.0 bis Ø 36,9 mm). Diese flexibilitätsorientierte Auslegung bietet maximales Einsparpotential durch minimale Lagerhaltungskosten.

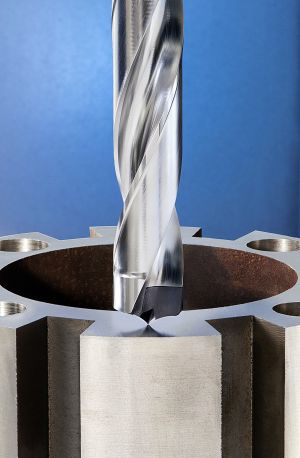

Bild: CHAM IQ DRILL-Monoblockbohrkörper mit polierten Spankammern und IK. Die konkave HFP-IQ-Schneidengeometrie gewährleistet eine hervorragende Eigenzentrierfähigkeit, Foto: ISCAR Germany GmbH
